KANAŁ SERWISOWY BEZ ŻALUZJI JBR 10 – STK – SAMOCHODY OSOBOWE

Dostarczane przez nas kanały serwisowe są przeznaczone do kontroli technicznych pojazdów
osobowych i spełniają w pełni wymagania rozporządzenia Ministerstwa Transportu nr 302/
2001. Kanały serwisowe z przeznaczeniem dla serwisów są certyfikowane przez Urząd kontroli
technicznej oraz zgodne z rozporządzeniem rządu nr 176/2008 oraz wytycznymi Parlamentu
Europejskiego i Rady 2006/42/ES. Spełniają wymogi dotyczące ochrony zdrowia i bezpieczeństwa.

Kanały serwisowe spełniają również wymogi rozporządzenia rządu nr 101/2005, gdzie w punktach
7.1. do 7.7 są wymienione wymagania dotyczące kanałów garażowych.
Podczas przygotowywania oferty na wykonanie kanału serwisowego zwracamy szczególną uwagę
na dokładność projektu,konstrukcję i wyposażenie techniczne wnętrza dla pracowników.

Opis techniczny

ROZMIARY KANAŁU

szerokość 1,3 m
wysokość 1,5 m
długość 8 m
podziałka między profilami HEB 140 - U 180 850 mm
nośność – maksymalne obciążenie 10.000 kg
obciążenie od osi 4 x 2.500 kg
obciążenie od podnośnika na rolkę 4 x 1.000 kg
MATERIAŁOWY SKŁAD SZKIELETU
jakość materiału S235
profil U 140
szkielet blacha grubość 3 mm
masa całkowita z osiowymi kasetami 2.966 kg
((bez podłogowych stelaży, szerokość 990mm)

Podstawowe wyposażenie kanału serwisowego

POWIETRZE

● dopływ świeżego powietrza (DN100) zgodnie z ČSN 73 6059 – 3

INSTALACJA POWIETRZA SPRĘŻONEGOINSTALACJA POWIETRZA SPRĘŻONEGO

● 2 włączniki + rozrząd

OSIOWA PRZYSTAWKA DETEKTORU WOLI

● osiowa przystawka służy do ułożenia technologi nastawiania geometrii kół. Osiowa przystawka
kanału serwisowego jest wykonana ze stalowych blach i profili. Do osiowej przystawki kanału
serwisowego są doprowadzone wejścia do elektroinstalacji oraz w celu odprowadzania cieczy.

ELEKTROINSTALACJA

● oświetlenie – 4 szt obrotowych lamp
● gniazdko elektryczne – 2 szt 230 V
● kable
● wyłączniki – 2 szt
● instalacja
● rewizja i dokumentacja elektryki

POZOSTAŁE WYPOSAŻENIE

● schody 7 stopni schodowych, długość 1,5 m – 1 szt (wysokość stopnia schodowego 188 mm)
● drabina 1 szt (strona wjazdowa)
● podłogowe stelaże ze zbiornikiem
● izolacja grubość 20 mm STYRODUR jasnoniebieska
● farba podstawowa i zewnętrzna (wewnętrzna farba RAL 7035a, wewnętrzna farba inertol Sika
poxitar F - odcień 9017)

OPAKOWANIE

● drewniane skrzynki
● częściowe pokrycie drewnem
● okrycie folią

POZOSTAŁE

● dokumentacja niezbędna na uzyskanie zgody budowlanej
● współpraca z projektantem budowy
● wysyłka kanału
● nadzór przed

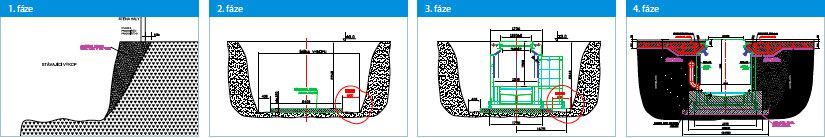

Poszczególne fazy przygotowania pod budowę kanału

1. faza – wykonanie wykopu
2. faza – przygotowanie fundamentów
3. faza – osadzenie kanału serwisowego na fundamencie
4. faza – połączenie kanału serwisowego z podłogą serwisu
